Nước là nhu cầu cấp thiết với cuộc sống nói chung và các tòa nhà cao tầng nói riêng. Việc cấp nước cho tòa nhà đòi hỏi phải hợp lý, luôn cung cấp đủ nước sinh hoạt tại mọi thời điểm cho tòa nhà và dự trữ khi rủi ro mất nước từ nhà cung cấp thì vẫn có nước để mọi người sử dụng tối thiểu cho 1 ngày đêm. Như vậy cần có hệ thống cấp nước hợp lý đáp ứng với từng tòa nhà. Hãy cùng Đại Nam tìm hiểu nhé!
Trước tiên chúng ta cần biết về các tiêu chuẩn áp dụng để tính toán thiết kế hệ thống cấp nước:
+ TCVN 4513 – 1988: Cấp nước bên trong – Tiêu chuẩn thiết kế.
+ Tiêu chuẩn TCXD 3989-1985: Hệ thống tài liệu thiết kế xây dựng cấp nước và thoát nước – Mạng lưới bên ngoài – Bản vẽ thi công.
+ Tiêu chuẩn TCXDVN 33-2006 Cấp nước – Mạng lưới đường ống và công trình –tiêu chuẩn thiết kế.
+ Tiêu chuẩn dùng nước theo TCVN 4513-1998:
- Cho một người mỗi căn hộ: 200 l/người- ngày đêm
- Cho một người nhân viên văn phòng: 25 l/người-ngày đêm.
- Nước dùng cho sân đường, cây xanh: 1,5 l/m².
Quy Mô cấp nước Tòa Nhà chung cư và văn phòng:

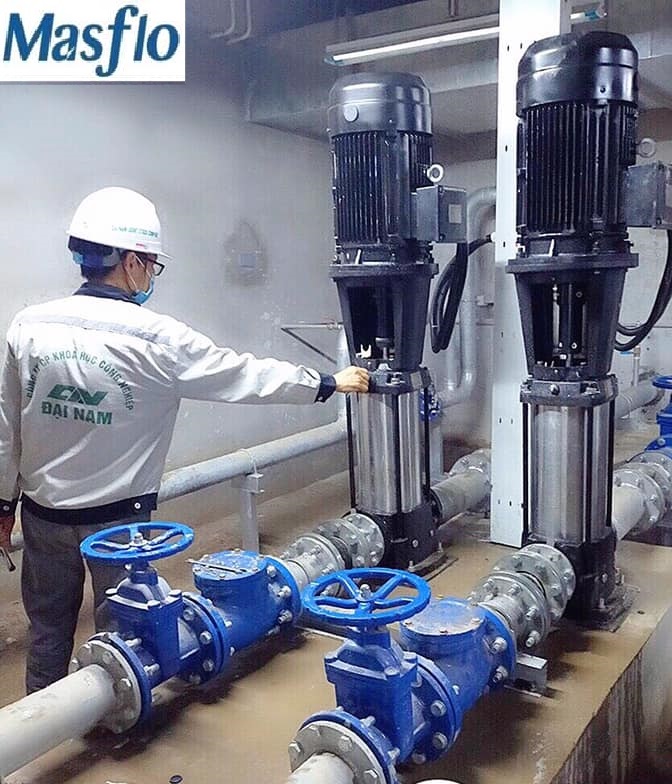

Có hệ thồng máy bơm tầng hầm, bể ngầm và bể nước trên mái nhà.
. Đặc điểm:
Bơm phải đủ áp lực nước cấp lên bể nước trên mái nhà.
Các căn hộ đều dùng chung đường nước từ bể trên mái nhà và bể nước ngầm cấp phía dưới, cùng với một hệ thống máy bơm nước.
Ở các tầng phía dưới do áp lực cao cần dùng thêm van giảm áp để giảm áp lực, thường là 2 bar. Các tầng gần mái do gần bồn nước mái nhà, nên áp lực thấp cần lắp thêm bơm tăng áp để đảm bảo áp lực nước cấp.
Vận tốc nước yêu cầu cho cấp nước ống hút là 2 m/s, ống cấp 3m/s
. Tính toán:
Tòa nhà gồm khối dân cư có 200 căn hộ, khối văn phòng diện tích 6000 m2, chiều cao toà nhà 55 m :
Khối dân cư Số người: 200 x 6 = 1200 (lấy trung bình 6 người/căn hộ), Tiêu chuẩn dùng nước lấy 200 l/ng/ngày đêm.
Văn phòng có Số người trong khối văn phòng: 6000 m2 :5=1200 người (lấy trung bình 5m2/người), Tiêu chuẩn dùng nước 25 lít/người.
+Tính toán bể chứa nước ngầm dự trữ:
Lưu lượng nước dân cư Q = 200 x 1200/1000= 240 m³ /ngày đêm.
Lưu lượng nước khối văn phòng: Qh = 1200 x 25/1000 =30 m³/ngày đêm.
Tổng lưu lượng nước cấp vào cho nhu cầu sinh hoạt :
=> Qt = Q+ Qh = 240 + 30 = 270 m³/ngày đêm.
Tính toán nhu cầu cấp nước cho các dịch vụ công cộng: Tưới cây, rửa sàn ...Chọn theo tiêu chuẩn: TCXDVN-33-2006, chọn lưu lượng nước cấp cho nhu cầu công cộng bằng 10% lưu lượng tính toán cho tòa nhà.
=> Lưu lượng nước cho các dịch vụ công cộng : Qcc = 270 x 0,1 = 27 m³/ngày đêm.
Tổng lưu lượng nước cấp vào cho tòa nhà:
=> Qtc = Qt + Qcc = 270 + 27 = 297 m³/ngày đêm.
Dung tich bể chứa nước ngầm được tính theo công thức:
=> Qbể = (0,5÷>2) x Qngày/đêm = 1,5 x 297 = 445.5 m³/ngày đêm.
=> Chọn bể nước ngầm có dung tích: 450 m³ .
Vậy bể nước có thể đáp ứng được nhu cầu sử dụng cho toàn tòa nhà hơn một ngày đêm trong điều kiện nếu ngưng nguồn cấp nước bên ngoài.
+ Tính chọn đồng hồ nước:
Dựa vào bảng 6 - TCVN 4513:1988.
Trong đó chọn Q ngày đêm = 297 khối/ngày đêm = 12,375 khối/ giờ.
Chọn đồng hồ đo nước loại tuốc bin trục ngang cở đồng hồ 50 (từ 15 - 140 m3/ngày).
+Tính toán bể nước mái:
Nhu cầu sử dụng nước trong một giờ: Qh = 297/24 = 12.375 m³/h.
=> Dung tich điều hòa bể nước mái :Wbc = 0,3x Qngày/đêm = 0,3 x 297 = 89.1 m³.
=> Chọn bể nước mái cho sinh hoạt là: 09 m³ (chia làm 2 bể, mỗi bể 45 m³).
+Tính toán bơm Nước: Lưu lượng Qb, Cột áp và Đường kính đường ống
Tính toán bơm nước từ bể nước ngầm lên bể mái:
=> Theo các thông số tính toán như trên ta chọn bơm: Qb = 45 m³/h
=> Đường kính ống hút: Lưu lượng 45 m³/h, vận tốc 1.5-2.0 m/s. Chọn ống hút có đường kính DN100 .
=> Đường kính ống đẩy: Lưu lượng 45 m³/h, vận tốc 2.5-3 m/s. Chọn đường kính ống đẩy DN80.
Cột áp bơm H= H1+H2+H3
Trong đó H- Tổng cột áp, m; H1- chênh cao lớn nhất từ mực nước bể mái và bể ngầm, 55 m+ 5m= 60 m; H2- cột áp để nước phun nước đầu ra vào bể mái, H2=1m; H3 tổn thất cục bộ & tổn thất do ma sát đường ống, lấy = 10% H1
Vậy H= 60+1+6 = 67 m; Vậy Hb= 1,3xH = 1,3x 67 = 87,1 m; 1,3 = Hệ số an toàn. Chọn Hb= 87 m
- Thường chọn 3 bơm (2 bơm chạy và một dự phòng)
Hi vọng với những thông tin trên chúng ta có thể tính toán và lực chọn được bơm cấp nước phù hợp với yêu cầu của từng hệ thống.
