Trong ngành công nghiệp, việc lựa chọn van và ống với kích thước phù hợp là yếu tố quan trọng để đảm bảo hiệu suất và độ an toàn của hệ thống. Một trong những khái niệm cơ bản mà bất cứ kỹ sư hay nhà thầu nào cũng cần nắm rõ đó là kích thước danh nghĩa của van công nghiệp, hay còn gọi là DN. Bài viết này sẽ giúp bạn hiểu rõ hơn về DN cũng như mối liên hệ giữa DN và các thông số kích thước khác của van và ống công nghiệp.
Kích thước danh nghĩa là gì?
Kích thước danh nghĩa, hay còn gọi là đường kính danh nghĩa, là một thông số được sử dụng để chỉ kích thước tiêu chuẩn của van và ống trong các hệ thống công nghiệp. Nó được ký hiệu bằng DN (Diameter Nominal) và theo sau là một con số chỉ kích thước, ví dụ DN20, DN50,...
Điều quan trọng cần lưu ý là kích thước danh nghĩa không phải là kích thước thực tế của van hay ống. Thay vào đó, nó là một con số quy ước được sử dụng để phân loại và chuẩn hóa kích thước trong ngành công nghiệp.
Phi (Ø) và mối liên hệ với DN

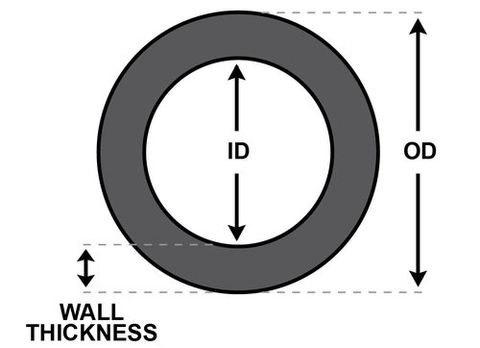

Bên cạnh DN, một đại lượng phổ biến khác được dùng để chỉ kích thước của ống là phi (Ø). Phi là ký hiệu của đường kính, thường dùng để chỉ đường kính ngoài thực tế (OD - outside diameter) của ống hay van.
Như đã nói ở trên, DN chỉ là giá trị tham chiếu để phân loại, trong khi đó phi cho biết kích thước đường kính ngoài thực của ống. Mỗi kích cỡ DN sẽ tương ứng với một kích thước phi (Ø) cụ thể. Ví dụ:
- Ống DN50 thường có phi Ø60.3 mm
- Ống DN80 thường có phi Ø88.9 mm
- Ống DN100 thường có phi Ø114.3 mm
Để chọn được van và ống phù hợp, người dùng cần biết chính xác DN và phi tương ứng. Điều này đảm bảo các bộ phận được lắp ghép với nhau một cách khớp và an toàn.
Cách quy đổi giữa DN và phi
Dưới đây là bảng quy đổi một số kích thước phổ biến:
| DN | Phi (mm) |
|---|---|
| 15 | 21.3 |
| 20 | 26.9 |
| 25 | 33.7 |
| 32 | 42.4 |
| 40 | 48.3 |
| 50 | 60.3 |
Ứng dụng của DN trong lựa chọn van và ống
Việc nắm rõ ý nghĩa và mối liên hệ giữa DN và phi rất quan trọng khi thiết kế, lắp đặt hệ thống đường ống công nghiệp. Khi lựa chọn van và ống, cần dựa vào các yếu tố như DN, áp suất làm việc, loại môi chất, nhiệt độ, vật liệu chế tạo, để chọn ra các thông số kỹ thuật phù hợp.
Một số quy tắc và lưu ý khi sử dụng DN:
- Lựa chọn van và ống có cùng DN để đảm bảo khả năng lắp ghép.
- DN càng lớn thì lưu lượng qua van và ống càng cao. Cần tính toán để lựa chọn DN phù hợp với yêu cầu lưu lượng của hệ thống.
- Với những môi chất đặc biệt như hóa chất ăn mòn, nhiệt độ cao, áp suất cao, cần chọn van và ống làm từ vật liệu chuyên dụng có khả năng chịu được điều kiện khắc nghiệt.
- Với các đường ống dẫn nước sinh hoạt, cần tuân thủ các quy chuẩn về vệ sinh an toàn thực phẩm.
Các tiêu chuẩn phổ biến về DN
Trên thế giới có nhiều tiêu chuẩn khác nhau quy định về kích cỡ van và ống như: JIS (Nhật Bản), DIN (Đức), ANSI (Mỹ), BS (Anh). Tùy vào từng quốc gia và yêu cầu dự án mà áp dụng các tiêu chuẩn khác nhau. Nhưng nhìn chung, DN là thông số được sử dụng phổ biến trong hầu hết các tiêu chuẩn trên thế giới.
Ở Việt Nam, tiêu chuẩn phổ biến nhất là JIS của Nhật Bản. Tuy nhiên, trong các dự án có vốn đầu tư nước ngoài, có thể áp dụng các tiêu chuẩn khác như DIN, ANSI để phù hợp với yêu cầu của nhà đầu tư.
Kết luận
Với những thông tin trên, hy vọng bạn đọc đã hiểu rõ hơn về DN cũng như tầm quan trọng của việc lựa chọn kích thước van và ống phù hợp trong các dự án công nghiệp. Việc nắm bắt các khái niệm và ứng dụng liên quan đến kích thước danh nghĩa sẽ giúp bạn tránh được những sai sót đáng tiếc và đảm bảo hệ thống vận hành an toàn, hiệu quả.
