Trong hệ thống khí nén hiện đại, van điều khiển khí nén đóng vai trò quan trọng không thể thiếu trong việc điều chỉnh và kiểm soát dòng chảy của khí nén. Chúng không chỉ giúp tối ưu hóa hiệu suất của các thiết bị mà còn đảm bảo sự an toàn và ổn định cho toàn bộ hệ thống. Bài viết này sẽ cung cấp cho bạn cái nhìn sâu sắc về các loại van điều khiển khí nén, cấu tạo, nguyên lý hoạt động cũng như cách phân loại chúng để lựa chọn phù hợp với nhu cầu sử dụng của bạn.
Xem thêm: Các loại van công nghiệp
1. Van Điều Khiển Khí Nén Là Gì?
Van điều khiển khí nén, hay còn gọi là van điện từ khí nén, là các thiết bị được sử dụng trong các hệ thống khí nén để điều tiết, điều khiển và kiểm soát dòng chảy của khí nén. Chúng giúp điều chỉnh lưu lượng khí, hướng dòng khí, và áp suất khí trong các đường ống, đảm bảo hệ thống hoạt động một cách hiệu quả và an toàn.
Tác Dụng Của Van Điều Khiển Khí Nén Trong Công Nghiệp
Van điều khiển khí nén có nhiều chức năng quan trọng trong các hệ thống công nghiệp, bao gồm:
- Điều khiển hướng dòng khí: Phân chia và điều hướng dòng khí theo nhiều hướng khác nhau, tăng tính linh hoạt cho hệ thống.
- Điều chỉnh dòng chảy: Kiểm soát lưu lượng và áp suất khí nén, giúp điều chỉnh tốc độ hoạt động của các thiết bị như xi lanh hoặc động cơ khí.
- Bảo vệ hệ thống: Ngăn ngừa tình trạng quá áp, rò rỉ khí, và các sự cố khác có thể gây hại cho hệ thống.
2. Cấu Tạo Và Nguyên Lý Hoạt Động Của Các Loại Van Điều Khiển Khí Nén
Các loại van điều khiển khí nén phổ biến hiện nay bao gồm van 2/2, van 3/2, van 4/2, van 5/2 và van 5/3. Mỗi loại van có cấu tạo và nguyên lý hoạt động riêng, phù hợp với các ứng dụng cụ thể trong công nghiệp.

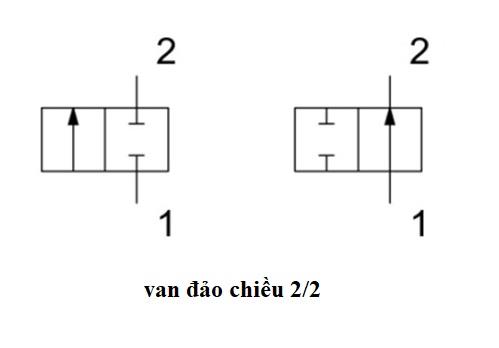

2.1. Van 2/2 (2 Positions, 2 Ports)
Van 2/2 là loại van đơn giản nhất với hai vị trí hoạt động: mở và đóng. Chúng có hai cổng: một cổng vào và một cổng ra. Khi được kích hoạt, van sẽ chuyển từ trạng thái đóng sang mở, cho phép dòng khí nén thông qua.
Cấu tạo:
- Thân van: Chứa các cổng vào và ra.
- Coil điện: Sinh ra lực từ khi được cấp điện.
- Lò xo: Giữ van ở trạng thái đóng khi không có điện.
Nguyên lý hoạt động:
- Trạng thái đóng: Không cung cấp điện, lò xo giữ van đóng.
- Trạng thái mở: Cung cấp điện, coil điện tạo lực từ kéo mở van.
2.2. Van 3/2 (3 Positions, 2 Ports)
Van 3/2 có ba vị trí hoạt động và hai cổng. Chúng thường được sử dụng cho các thiết bị xi lanh khí nén, cho phép kiểm soát cả hướng và lưu lượng khí nén.
Cấu tạo:
- Thân van: Bao gồm ba vị trí để điều chỉnh dòng khí.
- Coil điện: Điều khiển vị trí của van.
- Lò xo: Giữ van ở vị trí mặc định khi không có điện.
Nguyên lý hoạt động:
- Trạng thái mặc định: Van ở vị trí 1, dòng khí đi qua cổng 2.
- Trạng thái kích hoạt: Cung cấp điện, van chuyển sang vị trí 2, hướng dòng khí thay đổi.

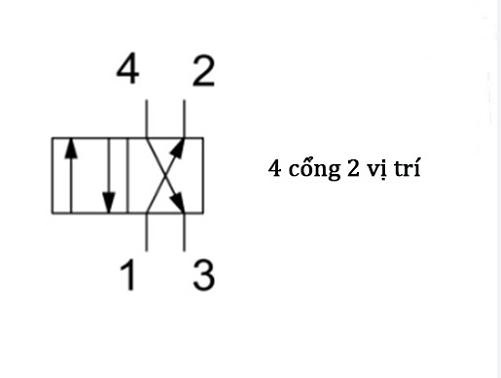

2.3. Van 4/2 (4 Positions, 2 Ports)
Van 4/2 là loại van đảo chiều, cho phép điều khiển dòng khí nén theo hai hướng đối nghịch nhau. Chúng thường được sử dụng trong các hệ thống khí nén tác động đơn.
Cấu tạo:
- Thân van: Cho phép điều chỉnh dòng khí theo bốn vị trí khác nhau.
- Coil điện: Điều khiển chuyển động của van.
- Lò xo: Đảm bảo van giữ vị trí ổn định.
Nguyên lý hoạt động:
- Trạng thái 1: Dòng khí từ cổng 1 sang cổng 2.
- Trạng thái 2: Dòng khí từ cổng 4 sang cổng 3.
2.4. Van 5/2 (5 Positions, 2 Ports)
Van 5/2 là loại van phổ biến trong việc điều khiển các hệ thống khí nén phức tạp, như các thiết bị tác động kép. Chúng có năm vị trí và hai cổng, cho phép kiểm soát dòng khí một cách linh hoạt.
Cấu tạo:
- Thân van: Bao gồm năm vị trí hoạt động.
- Coil điện: Điều khiển các vị trí của van.
- Lò xo: Giữ van trong trạng thái mở hoặc đóng tùy thuộc vào thiết kế.
Nguyên lý hoạt động:
- Trạng thái mặc định: Một số cửa đóng, và các cửa khác mở.
- Trạng thái kích hoạt: Cung cấp điện, chuyển đổi giữa các vị trí mở và đóng các cổng khí.
2.5. Van 5/3 (5 Positions, 3 Ports)
Van 5/3 có năm vị trí và ba cổng, cho phép điều khiển dòng khí nén theo ba hướng khác nhau. Loại van này thích hợp cho các hệ thống cần kiểm soát dòng khí phức tạp hơn.
Cấu tạo:
- Thân van: Được thiết kế với ba cổng để điều chỉnh dòng khí.
- Coil điện: Điều khiển sự thay đổi vị trí của van.
- Lò xo: Đảm bảo van duy trì đúng vị trí khi không có điện.
Nguyên lý hoạt động:
- Trạng thái 1: Dòng khí từ cổng 1 sang cổng 2.
- Trạng thái 2: Dòng khí từ cổng 3 sang cổng 4.
- Trạng thái 3: Van chuyển sang vị trí trung gian, ngăn chặn dòng khí.
3. Phân Loại Van Điều Khiển Khí Nén
Van điều khiển khí nén có thể được phân loại dựa trên nhiều tiêu chí khác nhau như cấu tạo, chức năng và trạng thái đóng mở. Dưới đây là một số cách phân loại phổ biến:
3.1. Dựa Theo Cấu Tạo Của Van
- Van đảo chiều: Các loại van có khả năng điều hướng dòng khí theo nhiều hướng khác nhau.
- Van đảo chiều 2 cửa: Điều khiển dòng khí theo hai hướng.
- Van đảo chiều 3 cửa: Điều khiển dòng khí theo ba hướng.
- Van đảo chiều 4 cửa: Điều khiển dòng khí theo bốn hướng.
3.2. Dựa Theo Chức Năng Của Van
- Van điều hướng khí nén: Điều chỉnh dòng chảy khí nén theo các hướng khác nhau.
- Van khí nén một chiều: Chỉ cho phép khí nén di chuyển theo một hướng và ngăn chặn dòng chảy ngược lại.
- Van tiết lưu khí nén: Điều chỉnh lưu lượng khí nén chảy qua van.
- Van áp suất khí nén: Giữ áp suất ổn định trong hệ thống khí nén.
3.3. Dựa Theo Trạng Thái Đóng Mở Của Van
- Van thường đóng (Normally Closed - NC): Van sẽ đóng khi không có điện hoặc áp suất khí nén.
- Van thường mở (Normally Open - NO): Van sẽ mở khi không có điện hoặc áp suất khí nén.
4. Ứng Dụng Của Van Điều Khiển Khí Nén Trong Công Nghiệp
Van điều khiển khí nén được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp khác nhau, bao gồm:
- Hệ thống điều khiển khí nén: Điều chỉnh lưu lượng và áp suất khí nén trong các hệ thống lớn.
- Hệ thống khí nén công cụ: Dùng trong các công cụ khí nén như máy cắt, máy mài, súng phun sơn.
- Hệ thống điều khiển tự động: Sử dụng trong các dây chuyền sản xuất tự động để điều khiển các thiết bị và quy trình.
- Hệ thống điều khiển nhiệt độ: Điều chỉnh quá trình làm lạnh hoặc làm nóng trong các thiết bị công nghiệp.
- Hệ thống truyền động khí nén: Điều khiển các thiết bị truyền động như xi lanh khí nén và động cơ khí nén.
5. Hướng Dẫn Sử Dụng Và Lắp Đặt Van Điều Khiển Khí Nén
5.1. Cách Sử Dụng Van Điều Khiển Khí Nén
-
Lựa chọn van phù hợp: Xác định loại van phù hợp nhất với yêu cầu của hệ thống khí
-
Điều chỉnh dòng chảy: Sử dụng van để điều chỉnh lưu lượng khí nén theo nhu cầu cụ thể.
-
Bảo trì định kỳ: Kiểm tra và bảo dưỡng van thường xuyên để đảm bảo hoạt động ổn định và kéo dài tuổi thọ.
5.2. Cách Lắp Đặt Van Điều Khiển Khí Nén
-
Chuẩn bị môi trường lắp đặt: Đảm bảo khu vực lắp đặt sạch sẽ, khô ráo và không có bụi bẩn.
-
Kiểm tra kết nối: Đảm bảo tất cả các kết nối đường ống và điện được thực hiện chính xác và kín khít để tránh rò rỉ khí nén.
-
Lắp đặt đúng hướng: Chú ý hướng dòng khí trong khi lắp đặt van, đảm bảo các cổng vào và ra được kết nối đúng vị trí.
-
Thử nghiệm hoạt động: Sau khi lắp đặt, tiến hành kiểm tra và thử nghiệm van để đảm bảo chúng hoạt động theo đúng chức năng.
6. Một Số Lưu Ý Khi Lựa Chọn Van Điều Khiển Khí Nén
-
Xác định áp suất và lưu lượng khí nén cần thiết: Điều này giúp bạn lựa chọn van với khả năng chịu áp suất và khả năng điều chỉnh lưu lượng phù hợp.
-
Chọn loại van phù hợp với chức năng: Tùy thuộc vào yêu cầu kiểm soát dòng chảy, bạn có thể chọn loại van điều khiển phù hợp như van bi, van bướm, van màng, etc.
-
Chú ý đến chất liệu chế tạo: Chọn van được làm từ vật liệu chịu được điều kiện làm việc của hệ thống, như thép không gỉ cho các hệ thống yêu cầu tính vệ sinh cao.
-
Độ tin cậy và chất lượng: Chọn van từ các nhà sản xuất uy tín để đảm bảo độ bền và hiệu suất làm việc.
7. Địa Điểm Cung Cấp Van Điều Khiển Khí Nén Chính Hãng Và Chất Lượng Tại Việt Nam
Hiện nay, thị trường Việt Nam có nhiều đơn vị cung cấp van điều khiển khí nén, nhưng để đảm bảo chất lượng và hiệu suất, bạn nên lựa chọn các nhà cung cấp uy tín như Công ty CP Khoa học công nghiệp Đại Nam.
Lợi Ích Khi Mua Hàng Tại Đại Nam
- Chất lượng đảm bảo: Tất cả sản phẩm đều được nhập khẩu chính hãng, đảm bảo đáp ứng các tiêu chuẩn quốc tế.
- Giá cả cạnh tranh: Cung cấp mức giá ưu đãi, cạnh tranh trên thị trường.
- Dịch vụ hậu mãi tận tâm: Hỗ trợ tư vấn kỹ thuật, bảo hành và bảo trì sản phẩm.
- Giao hàng toàn quốc: Đảm bảo sản phẩm được giao đến tận nơi nhanh chóng và an toàn.
8. Kết Luận
Van điều khiển khí nén là linh kiện thiết yếu trong nhiều hệ thống công nghiệp hiện đại, giúp điều tiết dòng chảy khí nén một cách chính xác và hiệu quả. Việc hiểu rõ về các loại van điều khiển khí nén, cấu tạo và nguyên lý hoạt động của chúng sẽ giúp bạn lựa chọn được sản phẩm phù hợp, tối ưu hóa hiệu suất và đảm bảo sự an toàn cho hệ thống của mình.
