Van cổng tín hiệu TNG-615RFS nhãn hiệu TLSH-France
CÔNG TY CỔ PHẦN KHOA HỌC CÔNG NGHIỆP ĐẠI NAM
10 out of
10
- Mô tả
1. Giới thiệu chung
Van cổng tín hiệu TNG-615RFS nhãn hiệu TLSH-France là van cổng ty chìm (non-rising stem), thiết kế theo kiểu đệm mềm (resilient seated), được tích hợp bộ tín hiệu giám sát trạng thái mở/đóng. Van phù hợp sử dụng trong các hệ thống nước sạch, trạm bơm, và đặc biệt là trong hệ thống PCCC – nơi yêu cầu giám sát trạng thái hoạt động của van.
Van vận hành bằng tay quay (handwheel) và được khoan lỗ mặt bích theo chuẩn EN 1092, sơn phủ epoxy chống ăn mòn, đáp ứng tiêu chuẩn kiểm tra áp lực EN 12266-1.
2. Ứng dụng
- Hệ thống cấp nước đô thị, công nghiệp.
- Trạm bơm nước sạch và xử lý nước.
- Hệ thống phòng cháy chữa cháy (PCCC).
- Các công trình hạ tầng, khu công nghiệp và nhà máy xử lý nước.
3. Thông số kỹ thuật
|
Thông số |
Giá trị |
|
Kích cỡ danh định (DN) |
DN50 – DN300 |
|
Áp suất làm việc |
16 bar |
|
Nhiệt độ làm việc tối đa |
+80°C |
|
Áp suất thử thân |
24 bar |
|
Áp suất thử ghế (seat) |
17.6 bar |
|
Kiểu van |
Van cổng ty chìm, đệm mềm, mặt bích |
|
Tiêu chuẩn kiểm tra |
EN 12266-1 |
|
Mặt bích khoan lỗ theo |
EN 1092-2 |
|
Cơ chế vận hành |
Tay quay (Handwheel) + Bộ tín hiệu |

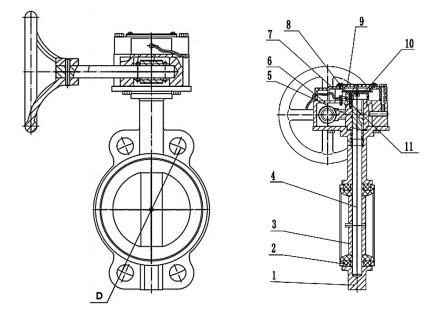

4. Cấu tạo và Vật liệu
|
STT |
Bộ phận |
Vật liệu |
|
1 |
Thân van (Body) |
Gang dẻo (Ductile iron) |
|
2 |
Đĩa (Disc) |
Gang dẻo bọc EPDM |
|
4 |
Ty van (Stem) |
Thép không gỉ 420 |
|
5 |
Nắp (Bonnet) |
Gang dẻo |
|
7–8 |
Gioăng kín (Gasket) |
NBR |
|
14 |
Tay quay (Hand wheel) |
Gang dẻo |
|
17 |
Công tắc tín hiệu |
Bộ vi mạch (Microswitch) |
5. Ưu điểm nổi bật
- Giám sát trạng thái đóng/mở rõ ràng, dễ kết nối với tủ điều khiển trung tâm.
- Kết cấu thân gang dẻo bền chắc, chịu áp lực cao và chống ăn mòn tốt.
- Ty chìm an toàn, không chiếm không gian vận hành phía trên.
- Thiết kế đệm mềm kín hoàn toàn, ngăn rò rỉ khi van đóng hoàn toàn.
- Dễ bảo trì và thay thế linh kiện, đặc biệt phù hợp với hệ thống PCCC hiện đại.
